À chaque démarrage, le moteur transforme une réaction chimique en mouvement de rotation transmis aux roues. Cette transformation repose sur une mécanique parfaitement synchronisée, où le piston monte et descend dans le cylindre tandis que les soupapes s’ouvrent et se ferment au moment approprié.
Le cycle à quatre temps concerne la plupart des moteurs thermiques automobiles, qu’ils fonctionnent à l’essence ou au diesel. Il comprend l’admission, la compression, la combustion-détente et l’échappement, quatre étapes distinctes qui se répètent plusieurs centaines de fois par minute.

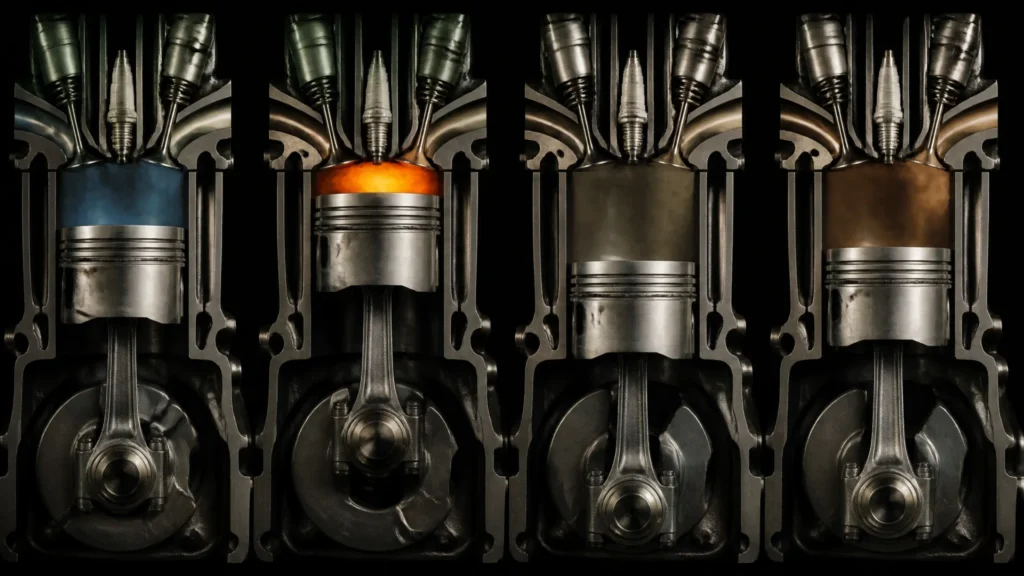

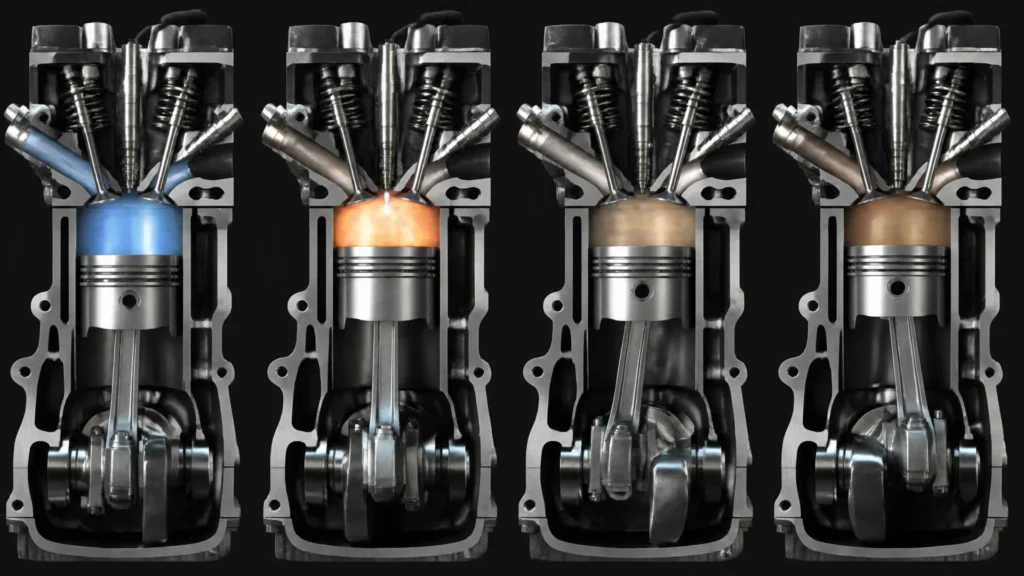

Le principe général du cycle à quatre temps
Un moteur à quatre temps réalise un cycle complet en quatre courses du piston. Celui-ci se déplace entre le point mort haut (PMH), sa position la plus élevée dans le cylindre, et le point mort bas (PMB), sa position la plus basse.
Pour accomplir ces quatre phases, le vilebrequin effectue deux tours complets, soit 720 degrés de rotation. Le piston, lui, ne tourne pas : il effectue un mouvement alternatif qui est transmis au vilebrequin par la bielle, avant d’être transformé en rotation utilisable par la transmission.
La distribution synchronise le déplacement du piston avec l’ouverture des soupapes. L’arbre à cames tourne généralement deux fois moins vite que le vilebrequin, car il doit commander les soupapes une seule fois pendant chaque cycle complet.
| Temps moteur | Mouvement du piston | État principal des soupapes | Fonction |
|---|---|---|---|
| Admission | Du PMH vers le PMB | Admission ouverte | Faire entrer l’air ou le mélange air-carburant |
| Compression | Du PMB vers le PMH | Soupapes fermées | Augmenter la pression et la température |
| Combustion-détente | Du PMH vers le PMB | Soupapes fermées | Produire l’énergie mécanique |
| Échappement | Du PMB vers le PMH | Échappement ouverte | Évacuer les gaz brûlés |
Le premier temps : l’admission
Le cycle commence par l’admission. Le piston se trouve près du point mort haut, puis descend vers le point mort bas tandis que la soupape d’admission s’ouvre. Cette descente augmente le volume disponible dans le cylindre et crée une dépression qui favorise l’entrée des gaz.
Dans un moteur essence traditionnel, le cylindre reçoit un mélange d’air et d’essence. La préparation de ce mélange peut avoir lieu dans la tubulure d’admission, avec une injection indirecte, ou directement dans la chambre de combustion grâce à un injecteur haute pression.
Le moteur diesel fonctionne différemment. Pendant l’admission, il aspire principalement de l’air pur, sans carburant. Le gazole sera injecté plus tard, lorsque l’air aura été fortement comprimé et suffisamment chauffé pour permettre l’auto-inflammation.
Lorsque le piston atteint le PMB, la soupape d’admission se ferme. La quantité d’air admise dépend notamment du régime moteur, de la cylindrée, de la pression atmosphérique, du diamètre des conduits et de la présence éventuelle d’un turbocompresseur.
Un moteur suralimenté peut faire entrer davantage d’air dans les cylindres qu’un moteur atmosphérique de même cylindrée. Le calculateur adapte alors la quantité de carburant injectée afin de conserver un mélange compatible avec une combustion efficace et des émissions maîtrisées.
Le deuxième temps : la compression
Le deuxième temps est celui de la compression. Les soupapes sont fermées et le piston remonte du point mort bas vers le point mort haut, réduisant progressivement le volume occupé par l’air ou par le mélange présent dans le cylindre.
Cette réduction de volume entraîne une hausse importante de la pression et de la température. Le taux de compression correspond au rapport entre le volume total du cylindre et le volume restant lorsque le piston atteint le PMH. Plus ce rapport est élevé, plus la compression est importante, même si d’autres paramètres influencent également le rendement.
Dans un moteur essence, le mélange air-carburant est généralement comprimé avant d’être enflammé par la bougie. Une compression excessive ou une mauvaise gestion de l’allumage peut provoquer du cliquetis, une combustion anormale susceptible d’endommager le piston ou les soupapes.
Dans un moteur diesel, seul l’air est comprimé. La température atteinte en fin de compression devient suffisamment élevée pour enflammer le gazole dès qu’il est pulvérisé dans la chambre. C’est le principe de l’allumage par compression, qui ne repose pas sur une étincelle électrique.
| Caractéristique | Moteur essence | Moteur diesel |
|---|---|---|
| Gaz comprimé | Mélange air-carburant ou air avant injection directe | Air uniquement |
| Déclenchement | Étincelle produite par la bougie | Auto-inflammation du gazole injecté |
| Élément déterminant | Avance à l’allumage et dosage du mélange | Pression de compression et qualité de l’injection |
Le troisième temps : la combustion-détente
La combustion-détente est le temps moteur proprement dit. C’est la seule phase du cycle qui produit directement une énergie mécanique positive, alors que les trois autres nécessitent une partie de l’énergie accumulée par le volant moteur et les autres cylindres.
Sur un moteur essence, la bougie délivre une étincelle lorsque le piston approche du PMH. L’allumage est souvent déclenché légèrement avant le point mort haut, car la combustion demande un court délai et doit exercer sa pression maximale au moment le plus favorable pour pousser le piston.
Sur un moteur diesel, l’injecteur pulvérise le carburant à très haute pression dans l’air chaud comprimé. Le gazole s’enflamme progressivement au contact de cet air, selon une combustion pilotée par la quantité de carburant injectée et par la forme de la chambre de combustion.
La combustion augmente très rapidement la pression des gaz. Ceux-ci se détendent et repoussent le piston vers le bas avec une force considérable. La bielle transmet cette poussée au vilebrequin, dont les manetons transforment le mouvement vertical en rotation continue.
La rotation produite passe ensuite par le volant moteur, l’embrayage ou le convertisseur, la boîte de vitesses, le différentiel et les arbres de transmission. Une partie de l’énergie sert également à entraîner les accessoires, comme l’alternateur, la pompe à eau, la pompe à huile ou le compresseur de climatisation.
Le temps de combustion-détente est le moment où l’énergie du carburant devient effectivement un mouvement mécanique.
La combustion doit rester rapide, régulière et contrôlée. Une mauvaise pulvérisation, une bougie défaillante, un injecteur encrassé ou une température incorrecte peuvent entraîner des ratés, une consommation excessive, une perte de puissance et une hausse des émissions polluantes.
Le quatrième temps : l’échappement
Après la détente, le piston arrive au point mort bas et remonte vers le point mort haut. La soupape d’échappement s’ouvre afin de permettre l’évacuation des gaz brûlés vers le collecteur d’échappement.
Une partie des gaz sort sous l’effet de la pression résiduelle, puis la remontée du piston chasse le reste du contenu du cylindre. Les gaz traversent ensuite différents équipements, comme le turbocompresseur, le catalyseur, le filtre à particules et le silencieux, selon le type de moteur et la norme antipollution concernée.
Le système d’échappement ne sert donc pas seulement à réduire le bruit. Il contribue à traiter certains polluants, à limiter les particules et à maintenir une contre-pression compatible avec le bon fonctionnement du moteur.
Lorsque le piston atteint le PMH, la soupape d’échappement se ferme et un nouveau cycle peut commencer. Dans les moteurs modernes, son ouverture et sa fermeture sont souvent décalées par rapport aux positions théoriques du piston afin d’améliorer le remplissage et l’évacuation.
Les pièces qui rendent le cycle possible
Le cycle à quatre temps repose sur l’association de nombreuses pièces mécaniques et électroniques. Leur synchronisation doit rester extrêmement précise, car une variation de quelques degrés peut modifier la puissance, la consommation et la fiabilité du moteur.
- Le piston comprime les gaz et reçoit la pression issue de la combustion.
- La bielle relie le piston au vilebrequin et transmet les efforts.
- Le vilebrequin transforme le mouvement alternatif en rotation.
- Les soupapes contrôlent l’entrée des gaz frais et la sortie des gaz brûlés.
- L’arbre à cames commande l’ouverture des soupapes selon le cycle.
- L’injecteur dose et pulvérise le carburant au moment prévu.
- La bougie déclenche la combustion d’un moteur essence classique.
- La courroie ou la chaîne de distribution synchronise le vilebrequin et l’arbre à cames.
Le calculateur moteur complète ce dispositif en analysant les informations fournies par de nombreux capteurs. Il ajuste notamment le temps d’injection, l’avance à l’allumage, la pression de suralimentation, la recirculation des gaz d’échappement et parfois la position variable des arbres à cames.
Les différences avec le moteur deux temps
Un moteur deux temps accomplit son cycle complet en un seul tour de vilebrequin. Il produit donc théoriquement un temps moteur à chaque rotation, alors qu’un moteur quatre temps n’en produit qu’un tous les deux tours pour chaque cylindre.
Cette fréquence peut offrir une puissance importante pour une masse réduite. En contrepartie, les phases se chevauchent davantage, ce qui complique la maîtrise des gaz frais et des gaz brûlés. Les moteurs deux temps traditionnels consomment aussi de l’huile mélangée au carburant ou injectée dans le circuit d’admission.
Le moteur quatre temps est généralement plus lourd et plus complexe, mais il se distingue par une meilleure longévité, une consommation d’huile réduite et un contrôle plus efficace des émissions. C’est pourquoi il s’est imposé dans la plupart des voitures particulières, malgré la montée en puissance des motorisations hybrides et électriques.
Comprendre les pannes grâce aux quatre phases
La connaissance du cycle aide à relier un symptôme à une cause possible. Une difficulté d’admission peut provenir d’un filtre à air colmaté, d’un conduit obstrué ou d’une soupape qui s’ouvre mal. Un défaut de compression peut être lié à des segments usés, à une soupape qui fuit ou à un joint de culasse endommagé.
Les problèmes de combustion sont souvent associés à l’allumage, à l’injection ou à la qualité du carburant. Un moteur essence qui fonctionne sur trois cylindres peut présenter une bobine ou une bougie défectueuse, tandis qu’un diesel qui démarre difficilement peut souffrir d’un défaut de préchauffage, d’une pression d’injection insuffisante ou d’une perte de compression.
Enfin, un échappement obstrué limite la sortie des gaz et peut étouffer le moteur. Une perte de puissance accompagnée d’un voyant moteur, d’une fumée inhabituelle ou d’une consommation élevée doit conduire à un diagnostic professionnel plutôt qu’au remplacement aléatoire de pièces.
Du mouvement du piston à la puissance disponible
Les quatre temps moteurs sont l’admission, la compression, la combustion-détente et l’échappement. Leur enchaînement permet d’aspirer les gaz nécessaires, de les comprimer, de convertir l’énergie du carburant en mouvement, puis d’évacuer les résidus de combustion.
Cette architecture reste la base des moteurs essence et diesel modernes, même lorsque ceux-ci intègrent un turbocompresseur, une injection directe, une distribution variable ou un système hybride. Comprendre le rôle de chaque phase permet de mieux saisir les performances d’un véhicule et d’interpréter plus facilement les principaux symptômes d’une panne.
Sources techniques
- U.S. Department of Energy, Internal combustion engine basics.
- U.S. Department of Energy, Diesel power technical primer.
- Ressources pédagogiques Eduscol consacrées à la motorisation.
FAQ
Les quatre temps sont l’admission, la compression, la combustion-détente et l’échappement. Ils permettent successivement d’introduire les gaz, de les comprimer, de produire un mouvement mécanique, puis d’évacuer les gaz brûlés.
Pendant un cycle complet à quatre temps, le vilebrequin effectue deux tours, soit 720 degrés de rotation. Le piston réalise quatre courses entre le point mort haut et le point mort bas.
Un moteur essence enflamme généralement un mélange air-carburant grâce à une bougie, tandis qu’un moteur diesel comprime uniquement l’air avant d’injecter le gazole, qui s’enflamme sous l’effet de la température élevée.
Les soupapes contrôlent les échanges de gaz dans le cylindre. La soupape d’admission laisse entrer l’air ou le mélange, tandis que la soupape d’échappement évacue les gaz brûlés après la combustion.
